概述

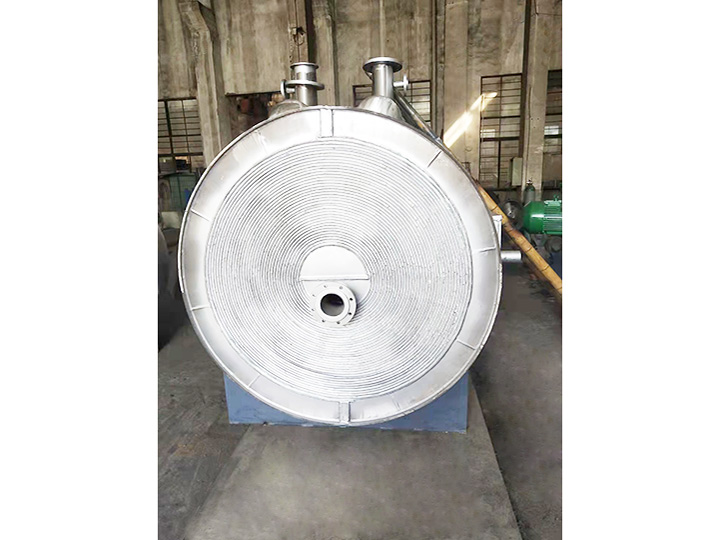

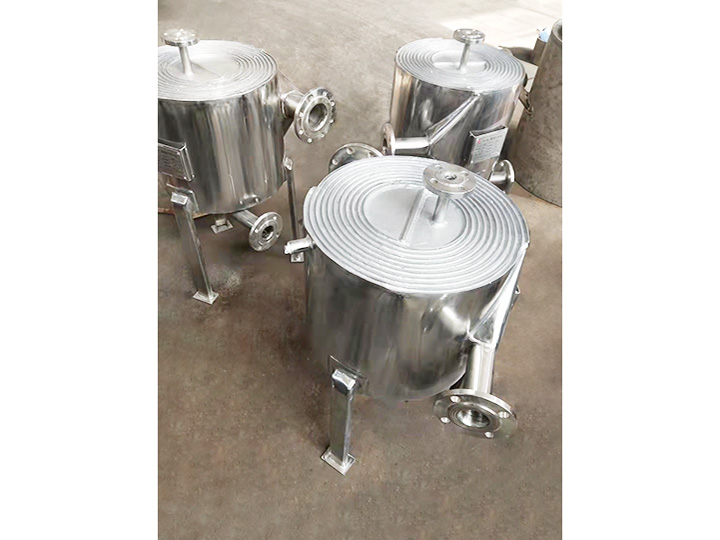

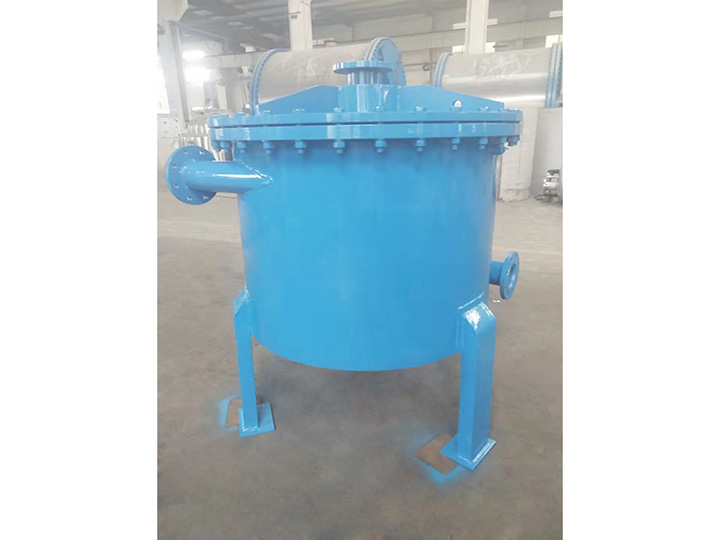

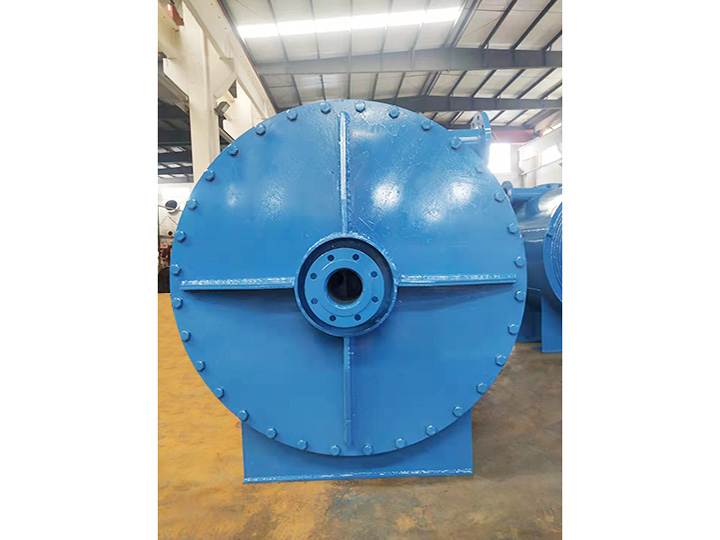

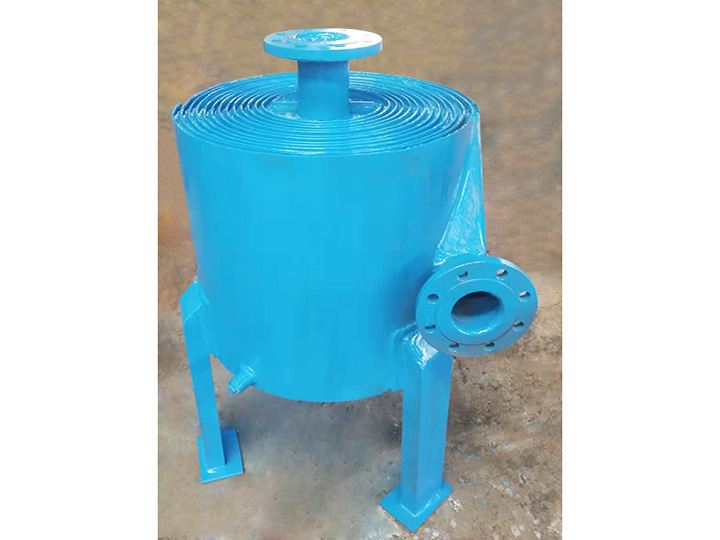

螺旋板式換熱器是一種換熱設備,適用氣-氣、氣-液、液-液,以及用于冷凝和液體蒸發傳熱。該產品具有傳熱效率高,污垢自清能力強,效果好,體積小、價格便宜,使用可靠等優點。產品廣泛應用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式(Ⅰ型)螺旋板式換熱器和可拆式(Ⅱ型、Ⅲ型)螺旋板式換熱器。
基本參數
螺旋板換熱器的公稱壓力PN規定為0.6、1、1.6、2.5Mpa(即原6、10、16、25kg/cm2)(系指單通道能承受的大工作壓力)試驗壓力為工作壓力的1.25倍。
螺旋板換熱器與介質接觸部分的材質,碳素鋼為Q235A、Q235AF,不銹鋼酸鋼為SUS321、SUS304。其它材質可根據用戶要求選定。
允許工作溫度:碳素鋼的t=0~+350℃,不銹鋼酸鋼的t=-40~500℃,升溫降壓范圍按壓力容器的有關規定。選用本設備時,應通過洽當?shù)墓に囉?jì)算,使設備通道內的流體達到湍流狀態。(一般液體流速1m/Sec氣體流速10m/Sec)。
單臺設備不能滿足使用要求,可以多臺組合使用,但組合時必須符合下列規定:
并聯組合,串聯組合:設備和通道間距相同。
混合組合:一個通道并聯,一個通道串聯。
技術參數
公稱換熱面積 |
通道間距 |
碳鋼 |
不銹鋼 |
板厚 |
5m² |
6—10 |
4mm |
2~3mm |
10m² |
6—10 |
4mm |
2~3mm |
20m² |
6—14 |
4mm |
2~3mm |
30m² |
10—14 |
4mm |
2~3mm |
40m² |
10—14 |
4mm |
2~3mm |
50m² |
10—14 |
4mm |
2~3mm |
60m² |
14—18 |
4mm |
2~3mm |
70m² |
14—18 |
4mm |
2~3mm |
80m² |
14—18 |
4mm |
2~3mm |
100m² |
14—18 |
4mm |
2~3mm |
120m² |
14—20 |
4~5mm |
2~4mm |
130m² |
14—20 |
4~5mm |
2~4mm |
150m² |
14—20 |
4~5mm |
2~4mm |
300m² |
14—20 |
4~5mm |
2~4mm |
